Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL



Лесопильный комплекс предназначен для высокопроизводительной тандемной продольной распиловки круглых лесоматериалов на лафет, брус и доски заданной толщины при механизированной подаче.

 СХЕМА ОБРАБОТКИ



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в качестве головного станка для получения качественных пиломатериалов в больших объемах на предприятиях и в цехах лесопильного производства, а также для индивидуального раскроя бревен на пиломатериалы экспортного качества.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL, тандемное пиление

ТАНДЕМНОЕ ПИЛЕНИЕ

 Последовательное использование двух ленточных пил на одном станке дает очевидное преимущество по производительности комплекса, увеличивая её на 60-70%. Первая пила - подвижная. Перемещается вдоль оси ортогональной плоскости пиления и может устанавливаться в пределах от 0 до 200 мм по отношению к положению второй. Таким образом, устанавливается толщина второй отпиливаемой доски.

Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL, гидравлическое натяжение ленточной пилы

 ГИДРАВЛИЧЕСКОЕ НАТЯЖЕНИЕ ЛЕНТОЧНОЙ ПИЛЫ

 Натяжение режущего полотна осуществляется двумя гидравлическими цилиндрами, поднимающими верхний шкив каждой пилы. Прикладываемое усилие удерживается автоматически в процессе работы. Таким образом, пилы имеют постоянное натяжение, что повышает безопасность, ресурс полотен и качество распила.

Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL, система наклона шкивов

 СИСТЕМА НАКЛОНА ШКИВОВ

Для регулировки положения полотна пилы станок оснащен системой наклона шкивов. Наклон нижнего шкива устанавливается механически. Плоскость наклона верхнего шкива изменяется специальной электронной системой, контролируемой с пульта управления.

Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL, централизованная система принудительной смазки

 ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА ПРИНУДИТЕЛЬНОЙ СМАЗКИ

На ленточнопильном узле установлена система тотальной принудительной смазки. Постоянно смазывается режущее полотно и шкивы. На все остальные механические узлы станка масло подается под давлением через централизованную систему маслоподачи.



Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL, поперечное перемещение верхней рамы

 ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ВЕРХНЕЙ РАМЫ

Поперечное перемещение рамы с гидравлическими зажимами может осуществляться не параллельно и позиционировать заготовку под углом относительно плоскости распила и, тем самым, компенсировать конусность заготовки. Система регулируемых осей, при которой угол распиловки задается зажимной рамой, а не позиционированием бревна, является новинкой.

Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL, цепные кантователи

ЦЕПНЫЕ КАНТОВАТЕЛИ

Цепные кантователи являются двукплечевыми и могут подниматься на угол до 90 градусов. Такая схема кантователей обеспечивает надежное сцепление при вращении заготовки, не повреждая поверхности, даже если заготовка имеет прямоугольное сечение. Управление подъемом и вращением заготовки осуществляется оператором с пульта.

Когтевые зажимы вертикально ленточной пилорамы TANDEM SNT 1400-1600 с гидрокареткой CRL

 КОГТЕВЫЕ ЗАЖИМЫ

Когтевые зажимы обеспечивают точечный контакт, что обеспечивает надежную фиксацию, как целого бревна, так и плоского фрагмента меньшей толщины. Горизонтальное выдвижение зажимных крюков - фиксированное на трех позициях 150, 70 и 20 мм от плоскости рамы.

Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL, выходной рольганг

ВЫХОДНОЙ РОЛЬГАНГ

Выходной роликовый рольганг с цепным приводом на каждый ролик обеспечивает выгрузку пиломатериала и позволяет организовать в составе линии его дальнейшую технологическую транспортировку.

Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL, эргономика управления

 ЭРГОНОМИКА УПРАВЛЕНИЯ

Конструкторы, при проектировании лесопильного комплекса, подошли к решению вопросов эргономики с особой ответственностью. Интуитивно понятный интерфейс, чувствительные джойстики управления и анатомическое кресло - все это минимизирует «человеческий фактор», делает управление комплексом более точным без «лишних движений» и реально увеличивает производительность.

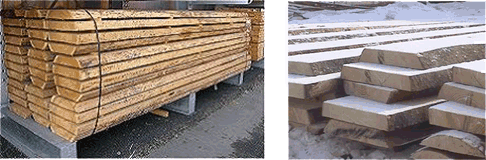

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL, продукция

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Увеличенная производительность за счет двойного пропила за один проход;
  • Устанавливаемое поперечное положение первой пилы;
  • Когтевые зажимы на стойках с гидроприводом;
  • Компенсация конусности бревна;
  • Цепные двухплечевые кантователи бревен на каретке;
  • Станина пильного узла из высококачественного чугуна;
  • Гидравлическое натяжение ленточных пил с постоянным усилием;
  • Самоцентрирующиеся подшипники на шкивах;
  • Электромеханический привод наклона верхнего шкива;
  • Централизованная система автоматической смазки для всех механических узлов;
  • Тормозная система на нижних шкивах;
  • Автоматическая система безопасности;
  • Пневматическое блокировочное устройство;
  • Эргономичный пульт управления с анатомическим креслом и интуитивным интерфейсом;
  • Запатентованное выравнивающее устройство стабилизации полотна в процессе пиления (опция).
ВЕРТИКАЛЬНЫЙ ДВУХЛЕНТОЧНЫЙ ПИЛЬНЫЙ УЗЕЛ
мод.TANDEM SNT 1400-1600

 вертикальный двухленточный пильный узел мод.tandem snt 1400-1600

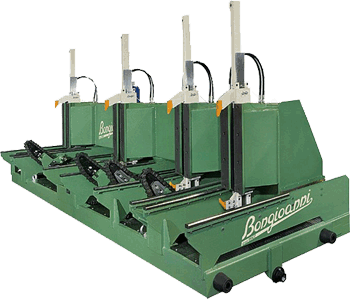

ГИДРАВЛИЧЕСКАЯ КАРЕТКА
мод. CRL
Гидравлическая каретка

СИСТЕМА КОМПЕНСАЦИИ КОНУСНОСТИ БРЕВНА

Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL, система компенсации конусности бревна

Верхняя рама с гидравлическими зажимами может позиционироваться не параллельно оси распила, а с учетом выравнивания конусности бревна.
При максимальном угле отклонения разница приближения к ленточнопильному узлу между первой и последней зажимной стойкой может составлять до 200 мм.
Управляемое отклонение верхней рамы со стойками устанавливается оператором или автоматически при использовании системы "Open Face" (опция).


МОДИФИКАЦИИ КАРЕТОК ПО ДЛИНЕ



Существуют три модификации гидравлических кареток:

С - для бревен длиной до 4,5 м; 3 стойки; 3 цепных кантователя.
М - для бревен длиной до 6,0 м; 4 стойки; 3 цепных кантователя.
L - для бревен длиной до 8,0 м; 5 стоек; 4 цепных кантователя.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL, система автоматического контроля

 "OPEN FACE" - СИСТЕМА АВТОМАТИЧЕСКОГО КОНТРОЛЯ

Данная система делает весь процесс распила максимально автоматизированным и точным. Электронная система самостоятельно проводит трехмерные измерения бревна, оптимизирует раскрой заготовки и автоматически выравнивает её относительно пильного узла.

Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL, электронное устройство контроля и коррекции режущего полотна

 ЭЛЕКТРОННОЕ УСТРОЙСТВО КОНТРОЛЯ И КОРРЕКЦИИ РЕЖУЩЕГО ПОЛОТНА

Возможная девиация полотен и изменение их положения во время работы фиксируется специальными датчиками. Уровень наклона верхнего шкива и усилие натяжения ленточной пилы автоматически изменяются и поддерживаются в оптимальном режиме для выравнивания ленточной пилы и не требуют остановки станка.

ПОКУПАТЕЛЯМ В РОССИИ

Вертикальная ленточная пилорама TANDEM SNT 1400-1600 с гидрокареткой CRL Напоминаем, что эксклюзивным представителем фирмы BONGIOANNI в России является КАМИ-Древ. Наши технологи и проектировщики, совместно со специалистами BONGIOANNI помогут Вам с организацией вашего производства и производственной комплектацией высококлассным итальянским оборудованием. Кроме того, мы можем адаптировать параметры и характеристики поставляемого оборудования согласно именно вашим требованиям технологии и производственным условиям.



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ПИЛЬНОГО УЗЛА
Модель ленточнопильного узла TANDEM SNT 1400 SNT 1600
Диаметр пильных шкивов, мм 1400 1600
Скорость движения пильных лент, м/сек 42-52 42-52
Расстояние от второй пилы и колонны , мм 600 700
Расстояние между пилами по курсу подачи, мм 200 220
Расстояние между пропилами, мм 0-200 0-200
Максимальная  высота резания , мм 1100 1100
Ширина каждого шкива, мм 190 245
Размер пильной ленты, мм Длина: Ширина: Толщина:   9500 260 1,47   10800 260 1,65
Установленная мощность, кВт 132 160
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКА КАРЕТКИ
Модель гидравлической каретки CRL
Максимальное расстояние между пилой и зажимами, мм 1200
Максимальное открытие крюков, мм 1000
Выдвижение крюков - 3 позиции, мм 150-70-20
Количество колен на кантователях, шт. 2
Скорость поперечного перемещения стоек, мм/сек 400
Максимальная скорость подачи каретки, м/мин 180
Ширина рельсовой колеи, мм 1550
Масса (при 4 стойках), кг 15000

Характеристики

Вид пилорамы  ленточная
