 Вертикальная ленточная пилорама SNT 1600 AMERIKA

Лесопильный комплекс предназначен для продольной распиловки круглых лесоматериалов на лафет, брус и доски заданной толщины при механизированной подаче.

СХЕМА ОБРАБОТКИ

 Схема комплекса вертикальной ленточной пилорамы SNT 1600 AMERIKA

ОБЛАСТЬ ПРИМЕНЕНИЯ:

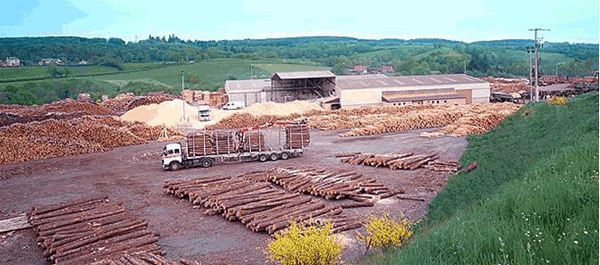

Применяется в качестве головного станка для получения качественных пиломатериалов на предприятиях и в цехах лесопильного производства, а также для индивидуального раскроя бревен на пиломатериалы и заготовки экспортного качества.

Вертикальная ленточная пилорама SNT 1600 AMERIKA


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Вертикальная ленточная пилорама SNT 1600 AMERIKA, наклон режущего полотна

 НАКЛОН РЕЖУЩЕГО ПОЛОТНА

Станок оснащен наклонными пильными узлами и каретками. Имеет наклон 17 градусов, что позволяет легче и быстрее производить загрузку, вращение и переворот бревна на каретке при кантовании, а также выгрузку готовых досок без сколов и повреждений.

Вертикальная ленточная пилорама SNT 1600 AMERIKA, гидравлическое натяжение ленточной пилы

 ГИДРАВЛИЧЕСКОЕ НАТЯЖЕНИЕ ЛЕНТОЧНОЙ ПИЛЫ

Натяжение режущего полотна осуществляется двумя гидравлическими цилиндрами, поднимающими верхний шкив.  Прикладываемое усилие удерживается автоматически в процессе работы. Таким образом, пила имеет постоянное натяжение, что повышает безопасность и ресурс полотна.

Вертикальная ленточная пилорама SNT 1600 AMERIKA, система наклона шкивов

 СИСТЕМА НАКЛОНА ШКИВОВ

Для регулировки положения полотна пилы станок оснащен системой наклона шкивов. Наклон нижнего шкива устанавливается механически. Плоскость наклона верхнего шкива изменяется специальной электронной системой, контролируемой с пульта управления.

Вертикальная ленточная пилорама SNT 1600 AMERIKA, централизованная система принудительной смазки

 ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА ПРИНУДИТЕЛЬНОЙ СМАЗКИ

На ленточнопильном узле установлена система тотальной принудительной смазки. Постоянно смазывается режущее полотно и шкивы. На все остальные механические узлы станка масло подается под давлением через централизованную систему маслоподачи.

Вертикальная ленточная пилорама SNT 1600 AMERIKA, поперечное перемещение верхней рамы

 ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ВЕРХНЕЙ РАМЫ

 Поперечное перемещение рамы с гидравлическими зажимами может осуществляться не параллельно и позиционировать заготовку под углом относительно плоскости распила, и тем самым, компенсировать конусность заготовки. Система регулируемых осей, при которой угол распиловки задается зажимной рамой, а не позиционированием бревна является новинкой.

Вертикальная ленточная пилорама SNT 1600 AMERIKA, цепные кантователи

 ЦЕПНЫЕ КАНТОВАТЕЛИ

Цепные кантователи являются двухплечевыми и могут подниматься на угол до 90 градусов. Такая схема кантователей обеспечивает надежное сцепление при вращении заготовки, не повреждая поверхности, даже если заготовка имеет прямоугольное сечение. Управление подъемом и вращением заготовки осуществляется оператором с пульта.

Когтевые зажимы вертикальной ленточной пилорамы SNT 1600 AMERIKA

 КОГТЕВЫЕ ЗАЖИМЫ

Когтевые зажимы обеспечивают точечный контакт, благодаря которому фиксироваться может как целое бревно, так и плоский фрагмент меньшей толщины. Горизонтальное выдвижение зажимных крюков - фиксированное на трех позициях 150, 70 и 20 мм от плоскости рамы

Вертикальная ленточная пилорама SNT 1600 AMERIKA, выходной рольганг

 ВЫХОДНОЙ РОЛЬГАНГ

Выходной роликовый рольганг с цепным приводом на каждый ролик обеспечивает выгрузку пиломатериала и позволяет организовать в составе линии его дальнейшую технологическую транспортировку.

Вертикальная ленточная пилорама SNT 1600 AMERIKA, система автоматического контроля

 "OPEN FACE" - СИСТЕМА АВТОМАТИЧЕСКОГО КОНТРОЛЯ

Данная система делает весь процесс распила максимально автоматизированным и точным. Электронная система самостоятельно проводит трехмерные измерения бревна, оптимизирует раскрой заготовки и автоматически выравнивает её относительно пильного узла.

Вертикальная ленточная пилорама SNT 1600 AMERIKA, электронное устройство контроля и коррекции режущего полотна

 ЭЛЕКТРОННОЕ УСТРОЙСТВО КОНТРОЛЯ И КОРРЕКЦИИ РЕЖУЩЕГО ПОЛОТНА

Возможное отклонение полотна и изменение его положения во время работы фиксируется специальными датчиками. Уровень наклона верхнего шкива и усилие натяжения ленточной пилы автоматически изменяются и поддерживаются в оптимальном режиме для выравнивания ленточной пилы и не требуют остановки станка.

Вертикальная ленточная пилорама SNT 1600 AMERIKA, эргономика управления

 ЭРГОНОМИКА УПРАВЛЕНИЯ

Конструкторы, при проектировании лесопильного комплекса, подошли к решению вопросов эргономики с особой ответственностью, если не сказать больше. Интуитивный интерфейс, чувствительные джойстики управления и анатомическое кресло - все это минимизирует «человеческий фактор», делает управление комплексом более точным без «лишних движений» и реально увеличивает производительность.

Вертикальная ленточная пилорама SNT 1600 AMERIKA, автоматический защитный кожух

 АВТОМАТИЧЕСКИЙ ЗАЩИТНЫЙ КОЖУХ

В холостом положении открытая часть режущего полотна закрыта кожухом безопасности. Специальный контактный датчик, срабатывающий на поступающую заготовку, дает команду на пневматический цилиндр для поднятия защиты.

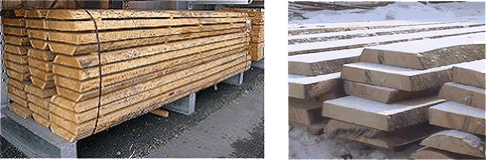

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ

Вертикальная ленточная пилорама SNT 1600 AMERIKA, продукция



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Автоматизированная электронная система управления и контроля «OpenFace» (опция);
  • Увеличенная производительность за счет наклона пильного узла;
  • Когтевые зажимы на стойках с гидроприводом;
  • Компенсация конусности бревна;
  • Цепные двухплечевые кантователи бревен на каретке;
  • Станина пильного узла из высококачественного чугуна;
  • Автоматическое гидравлическое натяжение ленточной пилы;
  • Литые шкивы из специального высокоуглеродистого чугуна;
  • Самоцентрирующиеся подшипники на шкивах;
  • Электромеханический привод наклона верхнего шкива;
  • Централизованная система автоматической смазки для всех механических узлов;
  • Тормозная система на нижнем шкиве;
  • Автоматическая система безопасности;
  • Пневматическое блокировочное устройство;
  • Эргономичный пульт управления с анатомическим креслом и интуитивным интерфейсом.



ВЕРТИКАЛЬНЫЙ ЛЕНТОЧНОПИЛЬНЫЙ УЗЕЛ мод. «SNT 1600 AMERIKA»

Вертикальная ленточная пилорама SNT 1600 AMERIKA

 ГИДРАВЛИЧЕСКАЯ КАРЕТКА мод. CRM AMERIKA

Вертикальная ленточная пилорама SNT 1600 AMERIKA, Гидравлическая каретка мод. CRM AMERIKA

СИСТЕМА КОМПЕНСАЦИИ КОНУСНОСТИ БРЕВНА

Вертикальная ленточная пилорама SNT 1600 AMERIKA, конусности бревнаВерхняя рама с гидравлическими зажимами может позиционироваться не параллельно оси распила, а с учетом выравнивания конусности бревна.
При максимальном угле отклонения разница приближения к ленточнопильному узлу между первой и последней зажимной стойкой может составлять до 200мм.
Управляемое отклонение верхней рамы со стойками устанавливается оператором или автоматически при использовании системы "Open Face" (опция)

МОДИФИКАЦИИ КАРЕТОК ПО ДЛИНЕ

Существуют три модификации гидравлических кареток:

С - для бревен длиной до 4,5 м; 3 стойки; 3 цепных кантователя;
М - для бревен длиной до 6,0 м; 4 стойки; 3 цепных кантователя;
L - для бревен длиной до 8,0 м; 5 стоек; 4 цепных кантователя.



ПОКУПАТЕЛЯМ В РОССИИ

Вертикальная ленточная пилорама SNT 1600 AMERIKA и гидрокаретки CRM-AMERIKAНапоминаем, что эксклюзивным представителем фирмы BONGIOANNI в России является КАМИ-Древ. Наши технологи и проектировщики, совместно со специалистами BONGIOANNI помогут Вам с организацией вашего производства и производственной комплектацией высококлассным итальянским оборудованием. Кроме того, мы можем адаптировать параметры и характеристики поставляемого оборудования согласно именно вашим требованиям технологии и производственным условиям.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ПИЛЬНОГО УЗЛА
Модель ленточнопильного узла SNT 1600AMERIKA
Диаметр пильныхшкивов, мм 1600
Скорость движения пильной ленты, м/сек 32-50
Расстояние между пилой и колонной , мм 750
Максимальная  высота резания , мм 1200
Ширина шкива, мм 245
Размер пильной ленты, мм Длина: Ширина: Толщина:   11250 260 1,65
Установленнаямощность, кВт 110
Масса, кг 7500
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКА КАРЕТКИ
Модель гидравлической каретки CRM-AMERIKA
Максимальное расстояние между пилой и зажимами, мм 1200
Максимальное открытие крюков, мм 1000
Выдвижение крюков - 3позиции, мм 150-70-20
Количество колен на кантователях, шт. 2
Скорость поперечного перемещения стоек, мм/сек 400
Максимальная скорость подачи каретки, м/мин 180
Ширина рельсовой колеи, мм 1550
Масса (при 4 стойках), кг 15000

Характеристики

Вид пилорамы  ленточная
